Кітайскі пнеўматычны кампактны паветраны цыліндр серыі SNS CQ2 Вытворца і пастаўшчык |Пнеўматычны SNS

Пнеўматычны кампактны паветраны балон серыі SNS CQ2 Рэкамендаваны малюнак

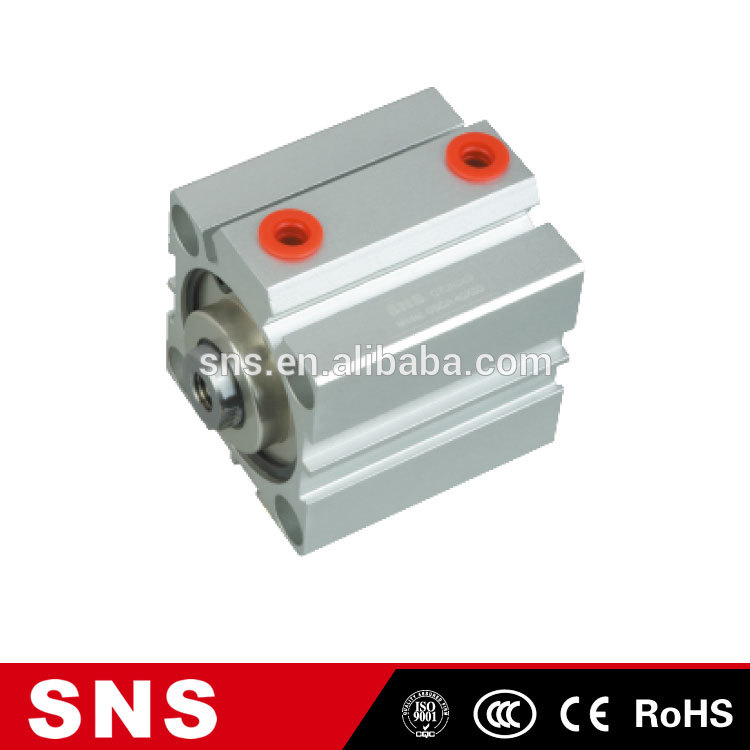

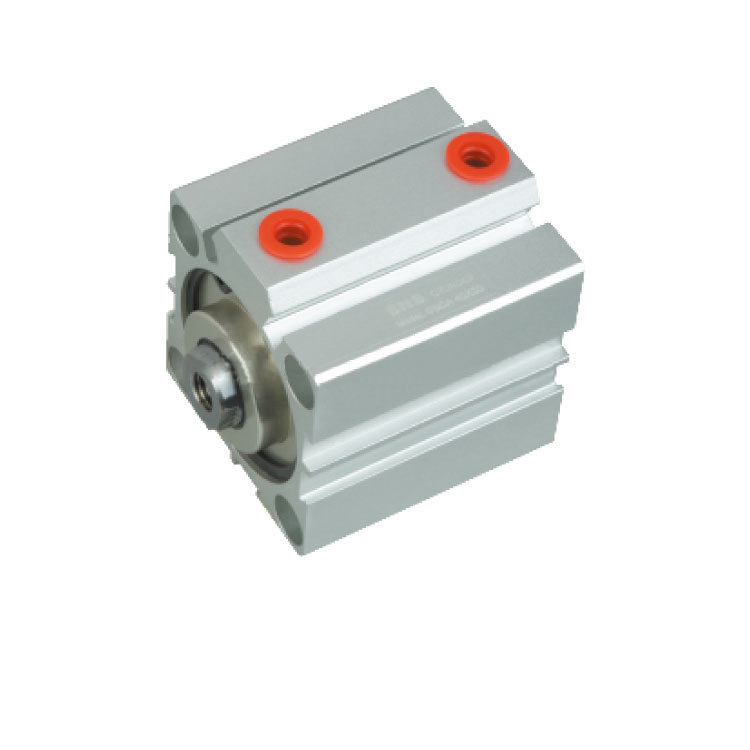

Пнеўматычны кампактны паветраны цыліндр серыі SNS CQ2

Кароткае апісанне:

Стандартны пнеўматычны паветраны цыліндр серыі CQ2 кампактны і надзейны, што можа эфектыўна зэканоміць месца для ўстаноўкі.Зносаўстойлівы, добры ўстойлівы, з прарэзам для магнітнага індукцыйнага выключальніка вакол блока цыліндраў, просты ў ўстаноўцы індукцыйнага выключальніка.
1. Пасля апрацоўкі пракаткай ўнутранага дыяметра тонкага блока цыліндраў праводзіцца апрацоўка жорсткім акісленнем, якая з'яўляецца зносаўстойлівай і трывалай.
2. Тонкі цыліндр ушчыльнення поршня мае двухбаковую ўшчыльняльную структуру спецыяльнай формы з кампактнымі памерамі і функцыяй захоўвання масла.
3. Кампактная структура, тонкі цыліндр можа эфектыўна зэканоміць месца для ўстаноўкі.
4. Вакол блока цыліндраў ёсць прарэз для магнітнага індукцыйнага выключальніка, які зручны для ўстаноўкі індукцыйнага выключальніка.

Дашліце нам ліст

Дэталь прадукту

Тэгі прадукту

Апісанне Прадукта

Тэхнічныя характарыстыкі

Памер адтуліны (мм)	12	16	20	25	32	40	50	63	80	100
Акцёрскі рэжым	Падвойнае дзеянне
Працоўныя СМІ	Вычышчанае паветра
Працоўны ціск	0,1-0,9 Мпа (каф/квадратны сантыметр)
Доказ ціску	1.35Mпа(каф/квадратны сантыметр)
Працоўная тэмпература	-5~70℃
Рэжым буферызацыі	Без
Памер порта	M5				1/8		1/4		3/8
Матэрыял корпуса	Алюмініевы сплаў

Выбар датчыка

Рэжым	16	20	25	32	40	50	63	80	100
Сэнсарны перамыкач	D-A73D-A93

Ход цыліндру

Памер адтуліны (мм)	Стандартны ход (мм)										Макс Строк(мм)	Дапушчальны ход (мм)
12	5	10	15	20	25	30	35	40	45	50	50	60
16	5	10	15	20	25	30	35	40	45	50	50	60
20	5	10	15	20	25	30	35	40	45	50	80	90
25	5	10	15	20	25	30	35	40	45	50	80	90
32	5	10	15	20	25	30	35	40	45	50	130	150
40	5	10	15	20	25	30	35	40	45	50	130	150
50	5	10	15	20	25	30	35	40	45	50	130	150
63	5	10	15	20	25	30	35	40	45	50	130	150
80	5	10	15	20	25	30	35	40	45	50	130	150
100	5	10	15	20	25	30	35	40	45	50	130	150

Памер адтуліны (мм)	B		ΦD	E	F	H	C	I	J	K	L	M	ΦN	ΦO	P	Q	W	Z
Памер адтуліны (мм)	Тып магніта	Стандартны тып	ΦD	E	F	H	C	I	J	K	L	M	ΦN	ΦO	P	Q	W	Z
12	27	17	6	25	5	M3X0,5	6	32	-	5	3.5	15.5	3.5	6,5глыбіня3,5	M5X0,8	7.5	-	-
16	28.5	18.5	8	29	5.5	M4X0,7	8	38	-	6	3.5	20	3.5	6,5глыбіня3,5	M5X0,8	8	-	10
20	29.5	19.5	10	36	5.5	M5X0,8	7	47	-	8	4.5	25.5	5.5	9глыбіня7	M5X0,8	9	-	10
25	32.5	22.5	12	40	5.5	M6X1,0	12	52	-	10	5	28	5.5	9глыбіня7	M5X0,8	11	-	10
32	33	23	16	45	9.5	M8X1,25	13	60	4.5	14	7	34	5.5	9глыбіня7	1/8	10.5	49.5	18
40	39.5	29.5	16	52	8	M8X1,25	13	69	5	14	7	40	5.5	9глыбіня7	1/8	11	57	18
50	40.5	30.5	20	64	10.5	М10Х1,5	15	86	7	17	8	50	6.6	11глыбіня3	1/4	10.5	74	22
63	46	36	20	77	10.5	М10Х1,5	15	103	7	17	8	60	9	14глыбіня10,5	1/4	15	84	22
80	53.5	43.5	25	98	12.5	M16X2,0	21	132	6	22	10	77	11	17,5глыбіня13,5	3/8	16	104	26
100	63	53	30	117	13	М20Х2,5	27	156	6.5	27	12	94	11	17,5глыбіня13,5	3/8	23	123.5	26

Памер адтуліны (мм)	C	X	D	H	L	K	O	R
12	9	10.5	6	M5X0,8	14	5	M4X0,7	7
16	10	12	8	M6X1,0	15.5	6	M7X0,7	7
20	13	14	10	M8X1,25	18.5	8	M6X1,0	10
25	15	17.5	12	M10X1,25	22.5	10	M6X1,0	10
32	20.5	23.5	16	M14X1,5	28.5	14	M6X1,0	10
40	20.5	23.5	16	M14X1,5	28.5	14	M6X1,0	10
50	26	28.5	20	M18X1,5	33.8	17	M8X1,25	14
63	26	28.5	20	M18X1,5	33.5	17	М10Х1,5	18
80	32.5	35.5	25	M22X1,5	43.5	22	M12X1,75	22
1002	32.5	35.5	30	M26X1,5	43.5	27	M12X1,75	22
